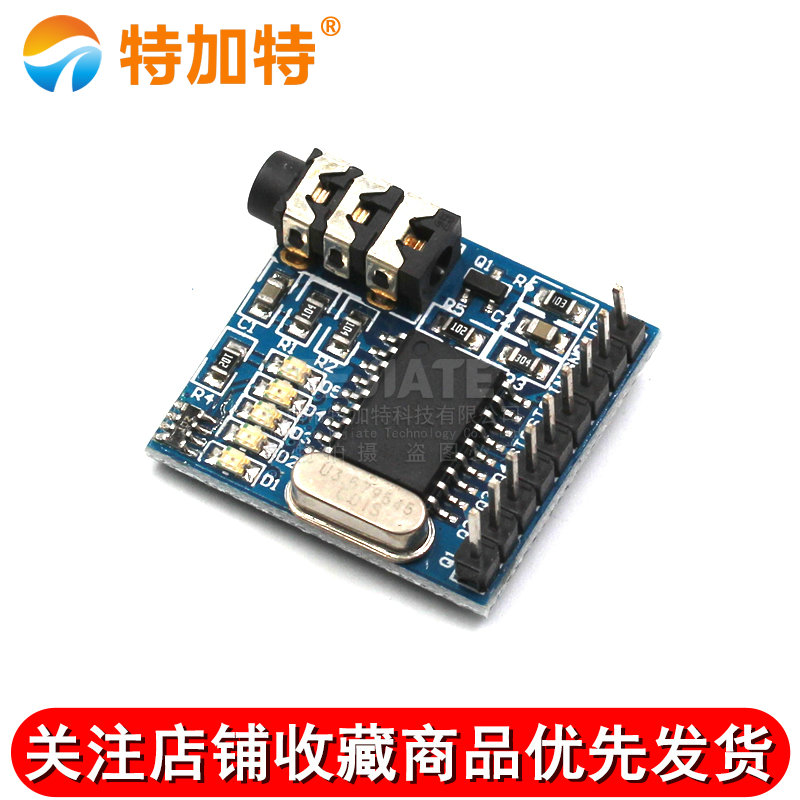

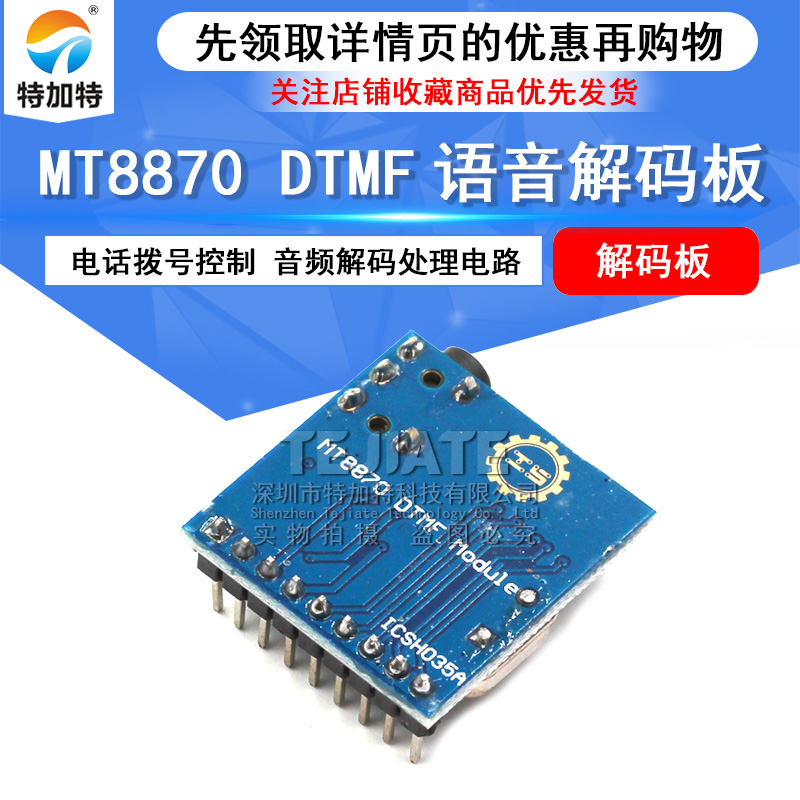

MT8870 DTMF语音解码板模块 电话拨号控制音频解码处理电路

本模块采用 MT8870 语音解码芯片,集成带通滤波器与数字译码功能,能够直接从麦克风或电话线路输入的双音多频(DTMF)信号中解析出按键(0–9, *, #, A–D),并通过 4位二进制输出(Q1~Q4) 提供对应编码信号.

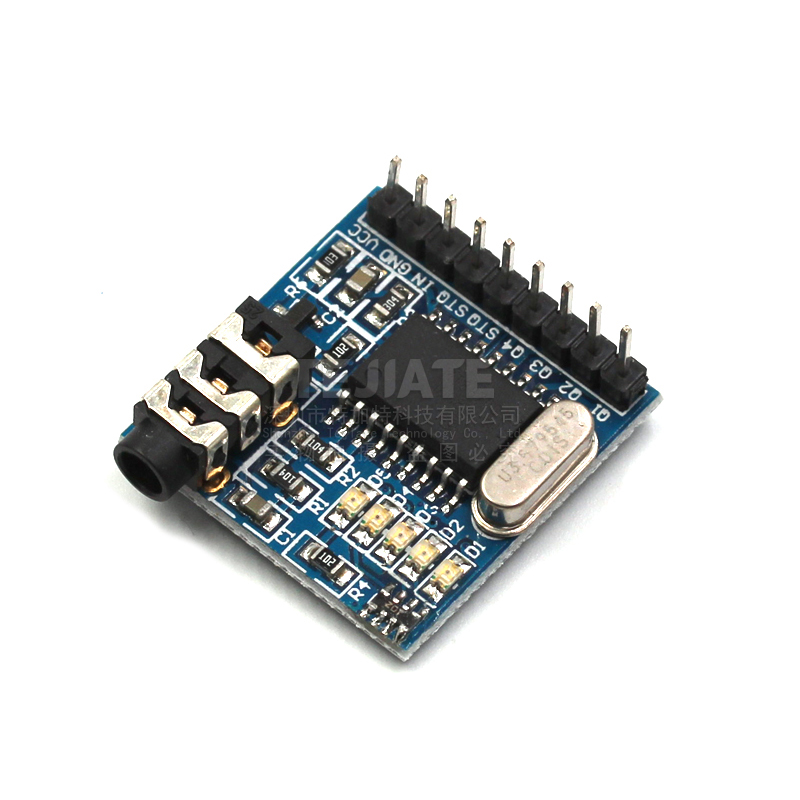

模块板载 3.5mm 音频输入接口,连接手机\固定电话或音频信号源,具有 多颗亮灯状态 LED 指示当前输出状态,便于调试.仅需 5V DC 供电,工作电流约10 mA,模块功耗低于500 m.

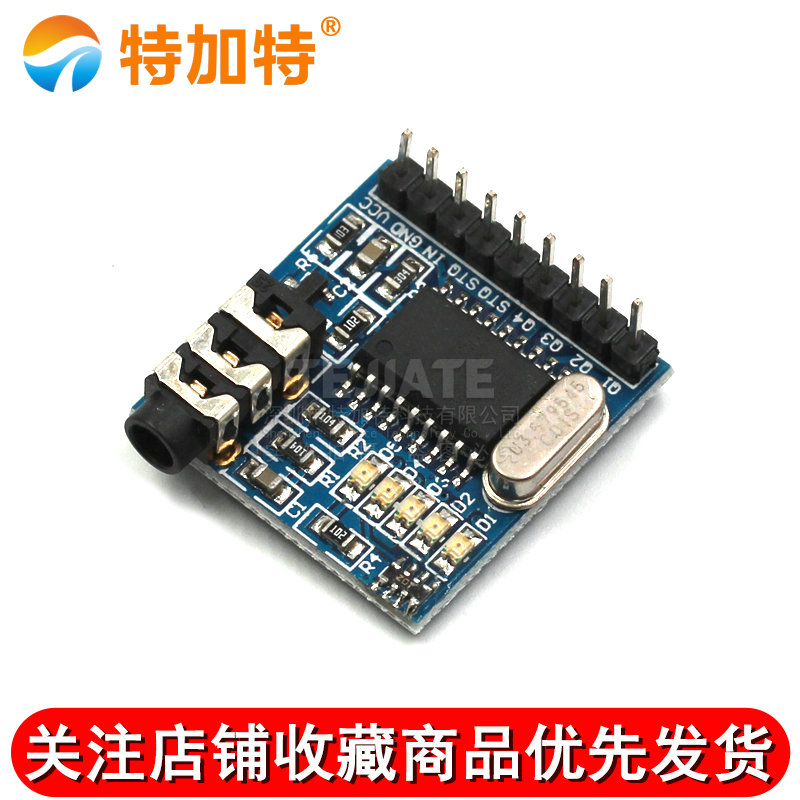

通过模块顶部排针可以直接连接 MCU(如 Arduino\STM32 等),读取数字输出,适用于 电话遥控\机器人控制\家电自动化\安防系统 等场合.此板仅提供 DTMF 解码功能,不含 MCU\信号放大或数据处理逻辑;开发者需自行编程响应解析结果,构建控制系统.
