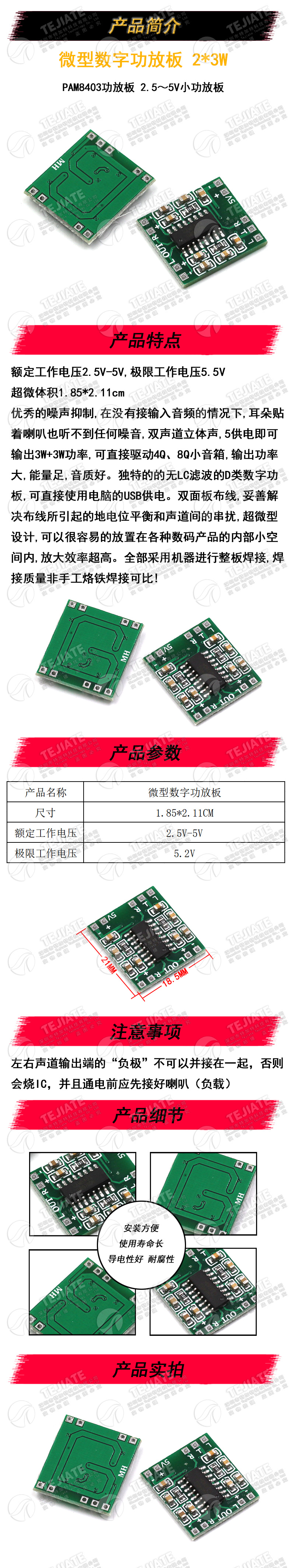

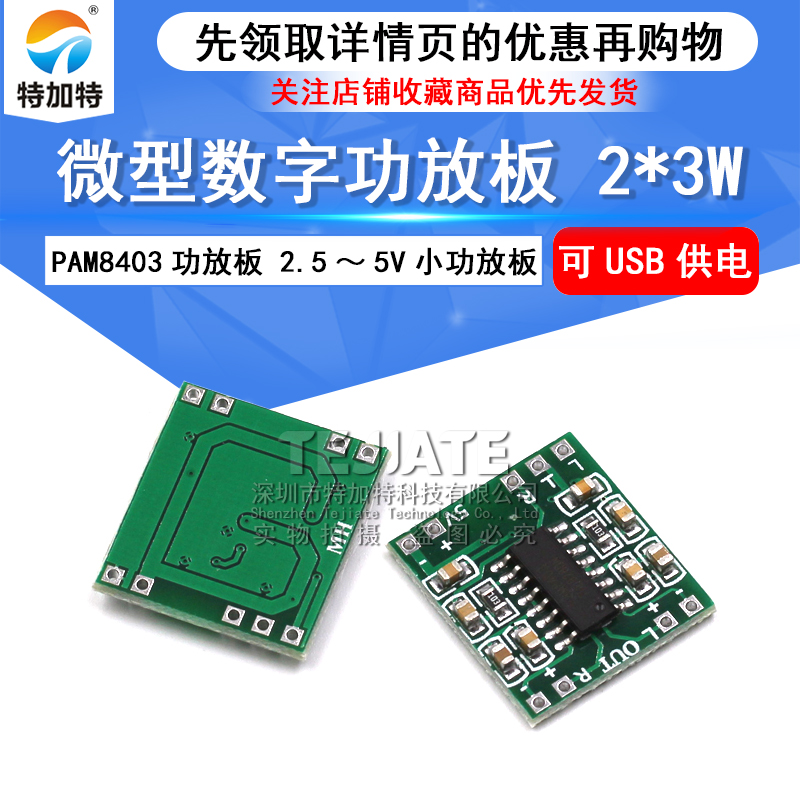

微型数字功放板 2*3WD类PAM8403功放模块2.5～5V小功放板迷你音响

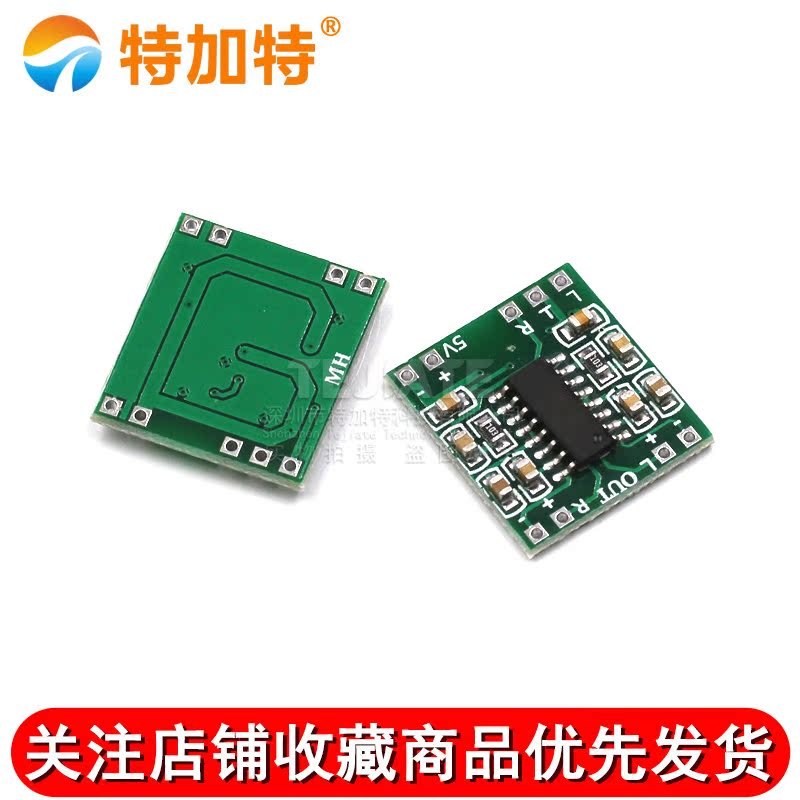

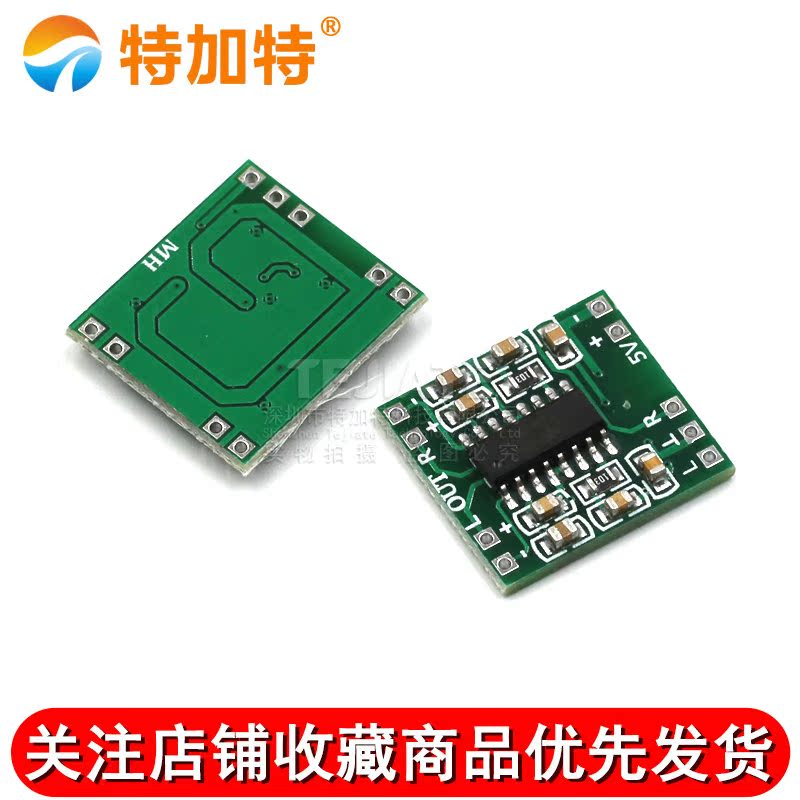

本模块采用高效率 PAM8403 Class‑D 双声道功率放大芯片,工作电压范围为 2.5–5.5 V DC,典型使用 5 V 电源即可实现 4 Ω 扬声器每声道输出 3 W 功率.模块尺寸仅约 22×22 mm,结构紧凑,适合安装于便携式小音箱或自制迷你音响中.

该 Class‑D 架构为"无滤波"设计,芯片内部带有 LC 滤波可驱动扬声器,无需额外组件,因此效率高达 90% 以上,并具备低失真表现\热关断和短路保护功能,保障使用安全.模块板上通常已预装音量调节电位器,便于实时调控输出响度.

输入为左右声道模拟音频,兼容手机\MP3\Arduino\树莓派等常见设备音频输出.需要注意的是,左右负极(–OUT)不能短接,否则会烧毁 IC.
