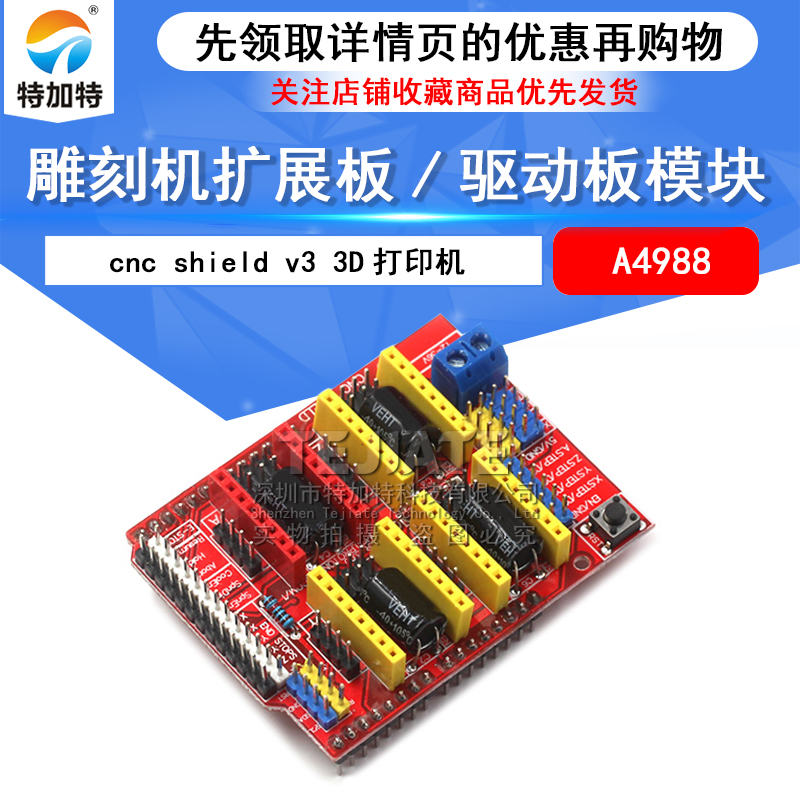

A4988驱动板模块 cnc shield v3 雕刻机扩展板 3D打印机

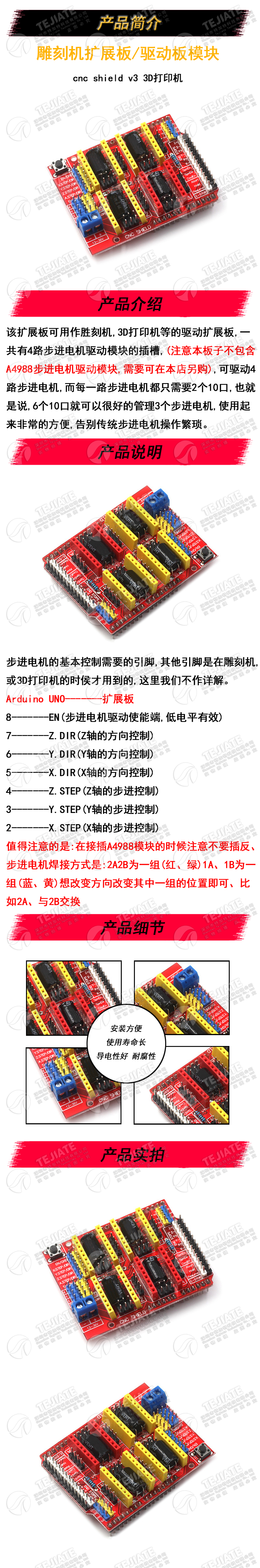

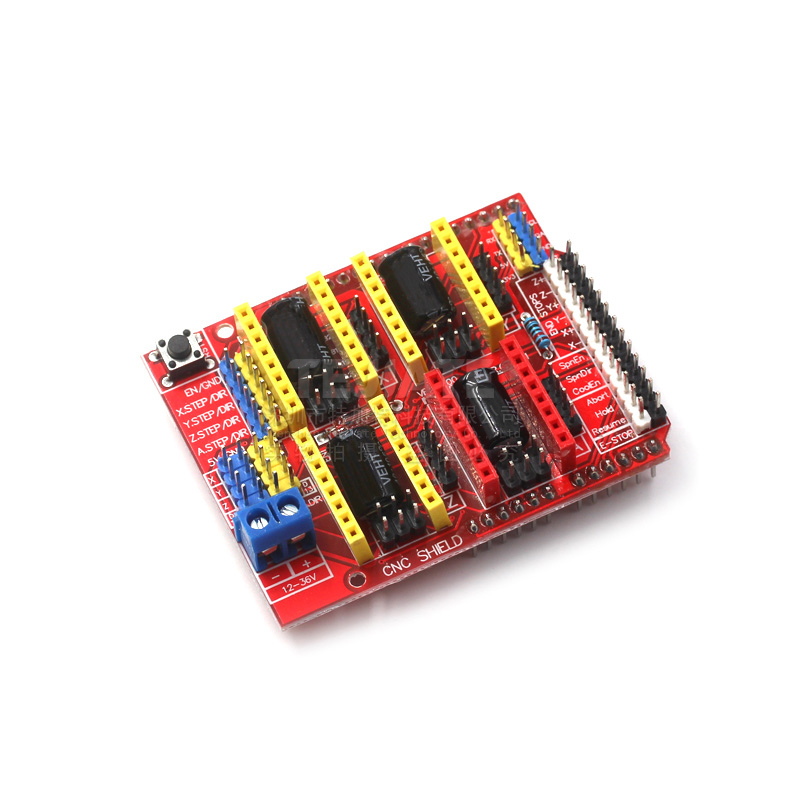

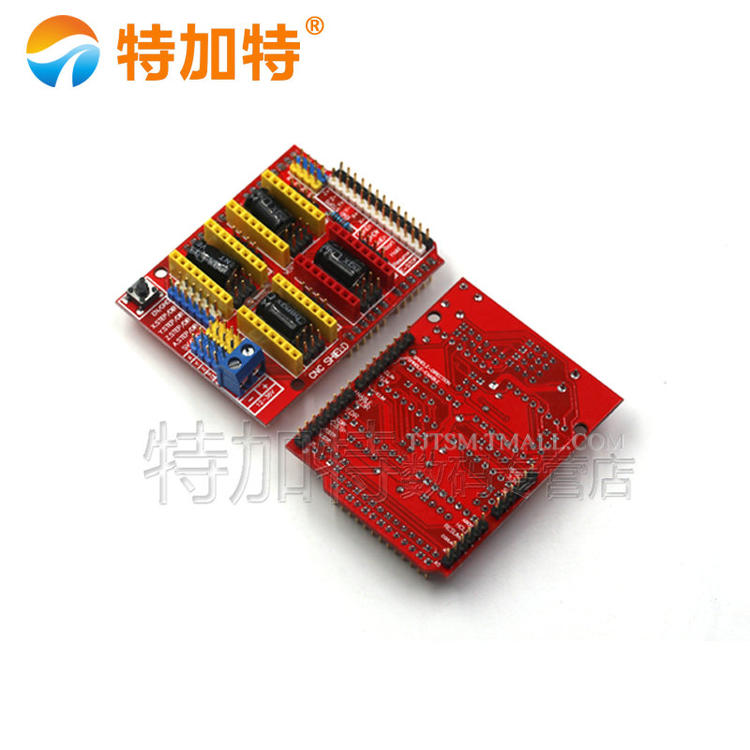

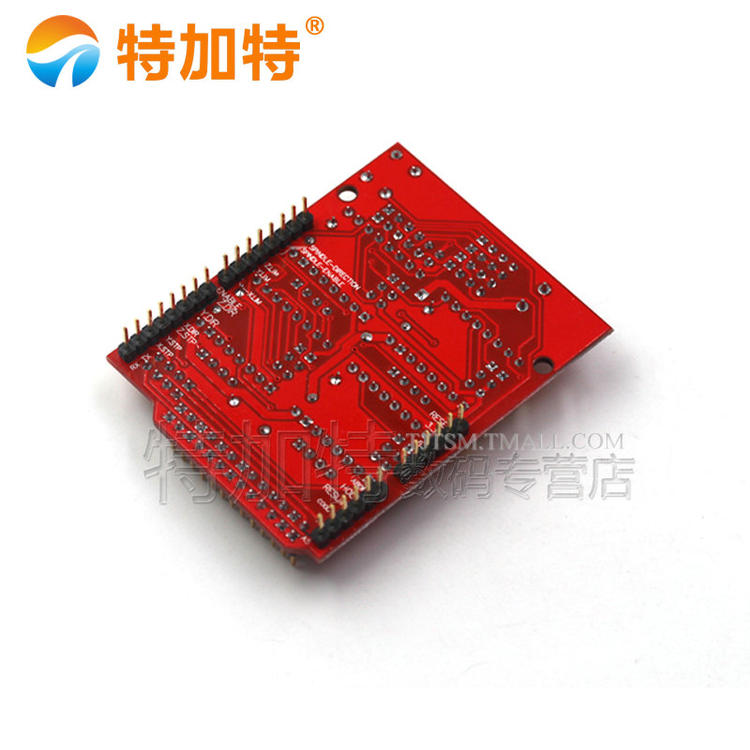

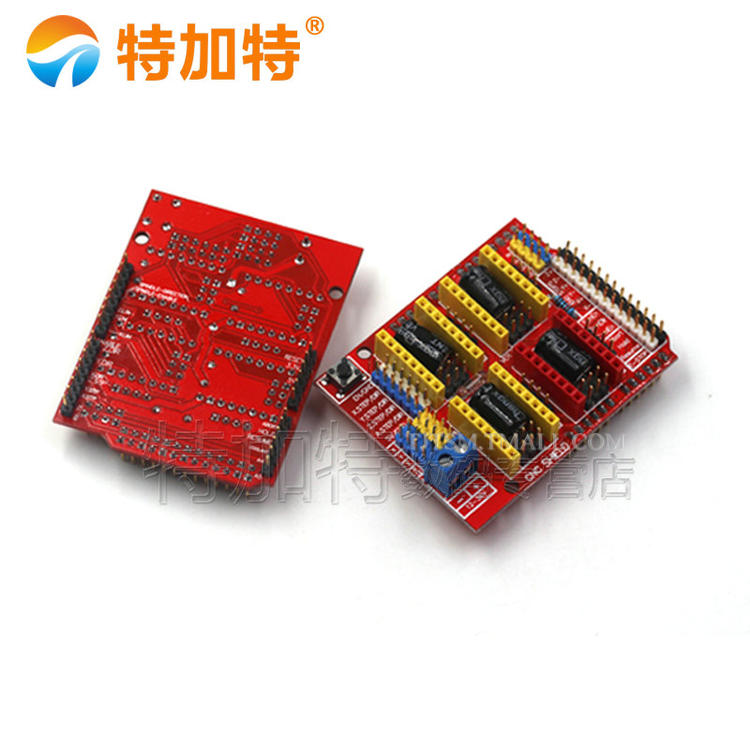

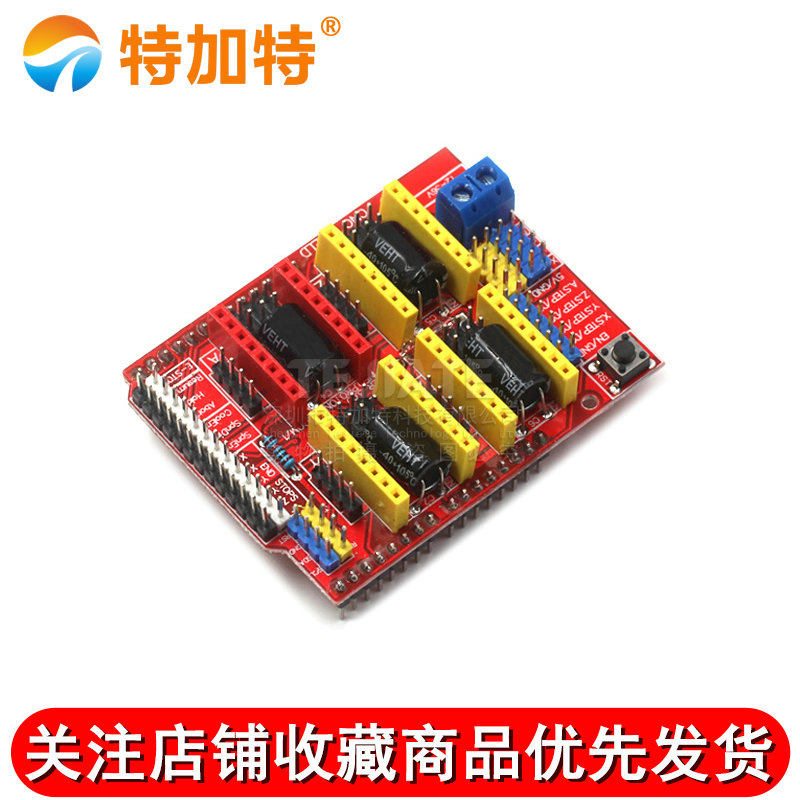

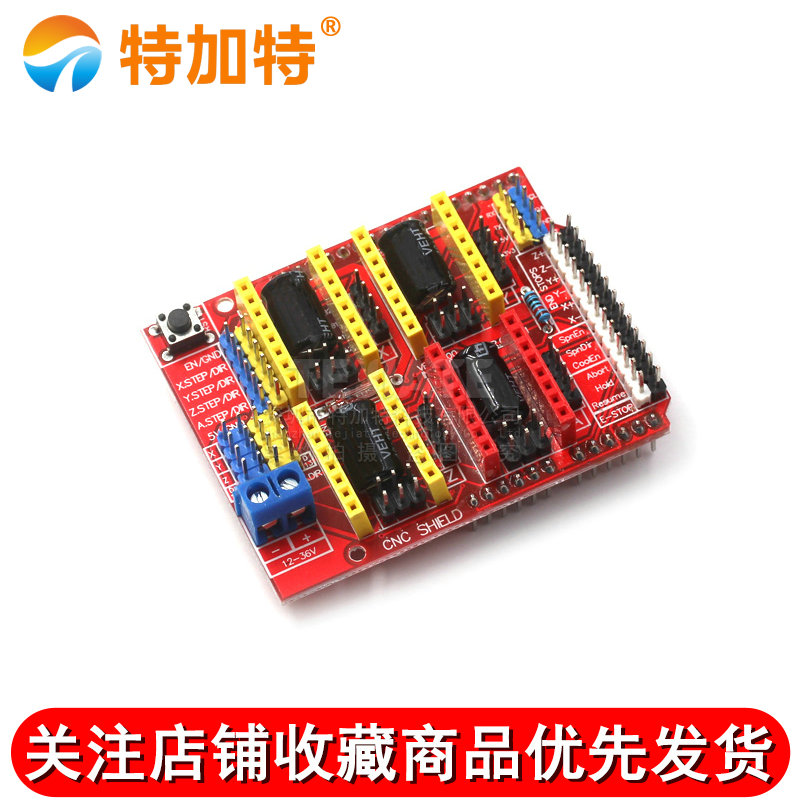

本套件包含一块 CNC Shield V3 扩展板(不含 A4988 驱动模块),插于标准 Arduino UNO 板,适用于 12–36V DC 电源环境.扩展板提供 四个步进驱动模块插槽,可安装 A4988 或 DRV8825 驱动芯片,支持最多控制四根步进电机,每路仅占用 Arduino 两个 IO 接口.

板上配备微步跳线(M0\M1\M2),可设置全步到 1/16 微步驱动模式,兼容 GRBL 开源固件,实现 CNC\雕刻\3D 打印\机械臂等应用az-.扩展板还提供限位开关\E-stop\主轴控制\冷却液输出接口及第四轴复用选项,功能覆盖常见 CNC 控制需求.

板载 XH-2.54 步进电机接头和 12–36V 主电源端子,支持易于连接与布线.该模块为硬件控制板,需搭配 A4988 驱动模块与 Arduino 搭建完整系统,不含步进电机\驱动模块及 Arduino 板,可灵活用于项目开发与定制安装.
