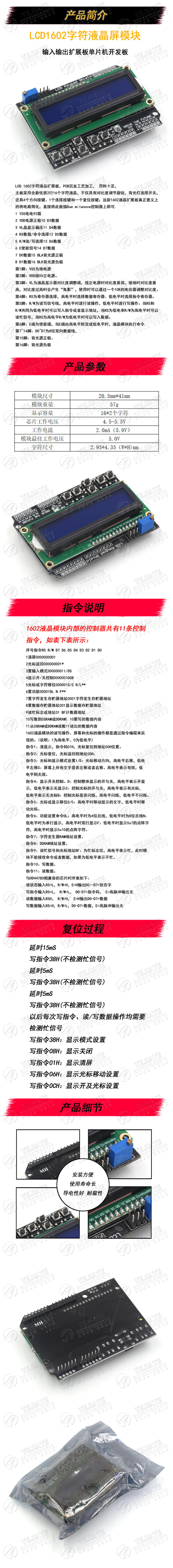

LCD1602 字符液晶屏 输入输出扩展板 Keypad Shield 兼容 R3

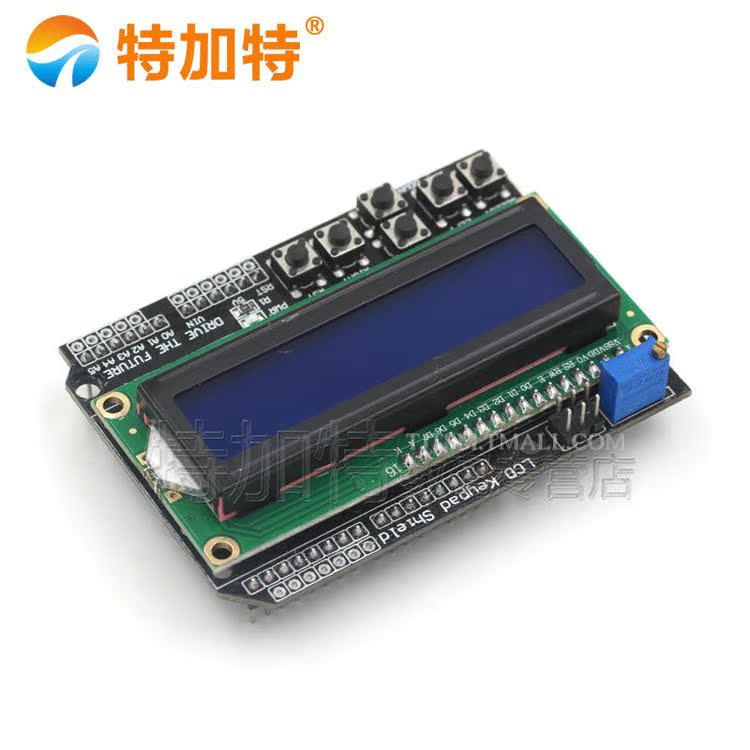

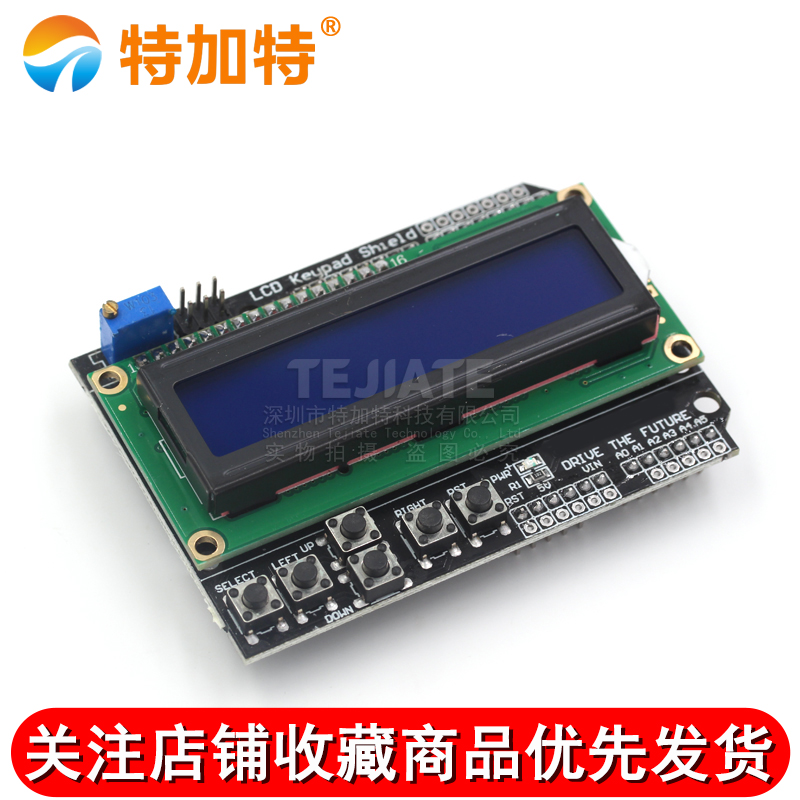

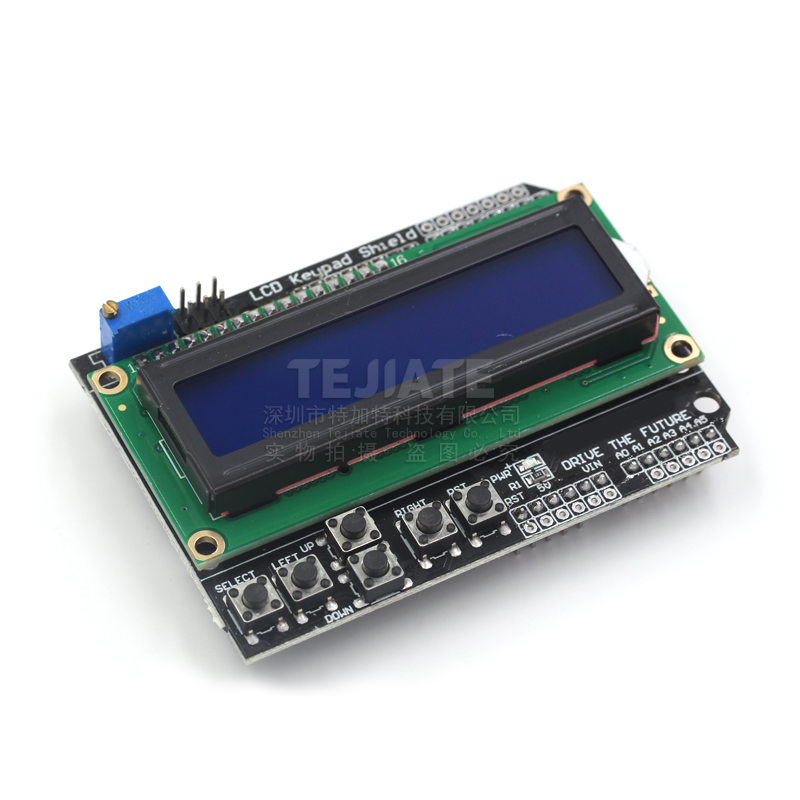

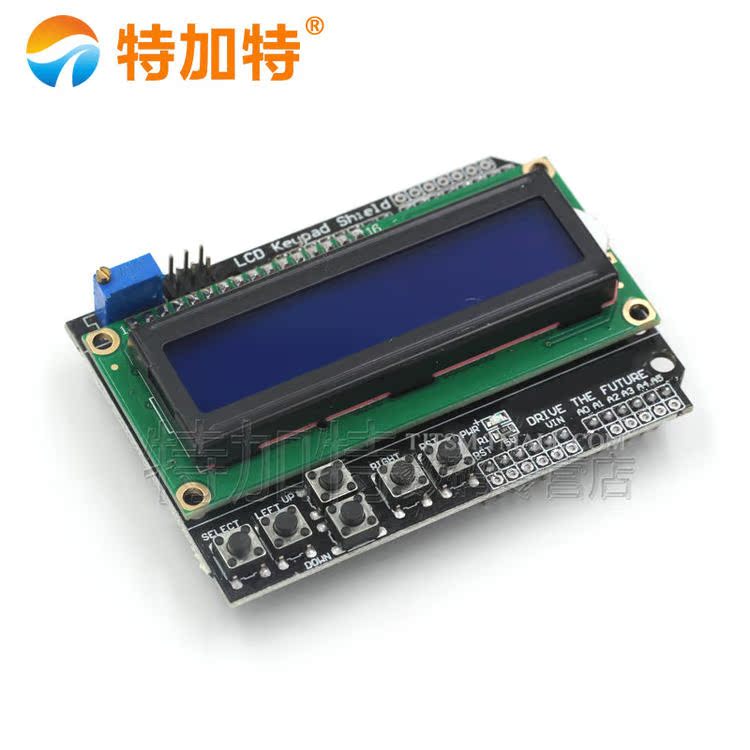

本扩展板是一款 专为 Arduino R3(UNO/MEGA/Duemilanove)设计的 LCD1602 键盘盾 (Keypad Shield),集成 16×2 字符液晶显示屏(蓝底白字)与 六颗按键(Select\上下左右\Reset),方便实现菜单导航与状态显示功能.

采用 4 位并行数据接口,用数字引脚 D4–D7 连接 LCD 数据,D8 用作 RS,D9 用作 E,D10 控制背光;5 个控制按键共用 A0 模拟输入读取,使用一个电阻分压节省 IO 口.板载对比度调节电位器,可手动设置 LCD 背光亮度及清晰度.

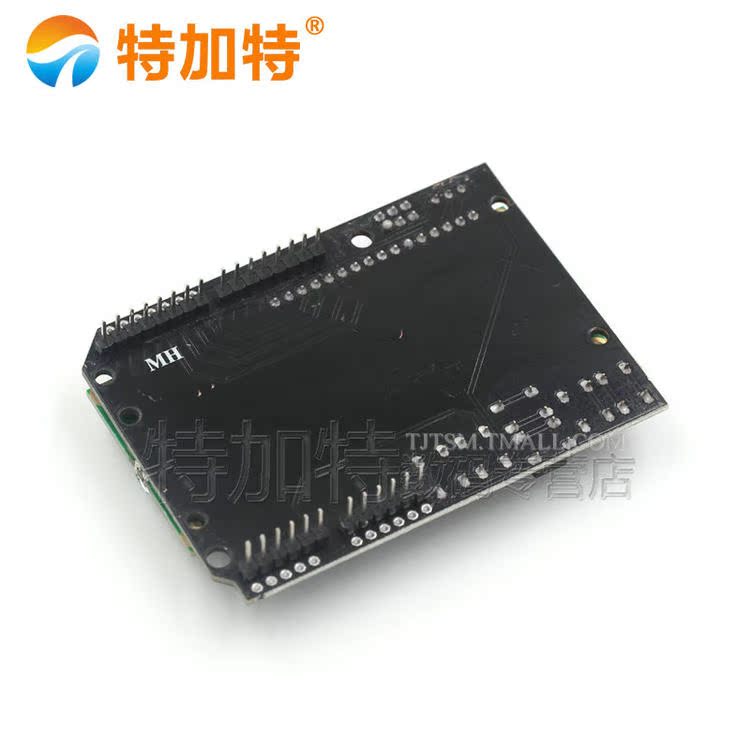

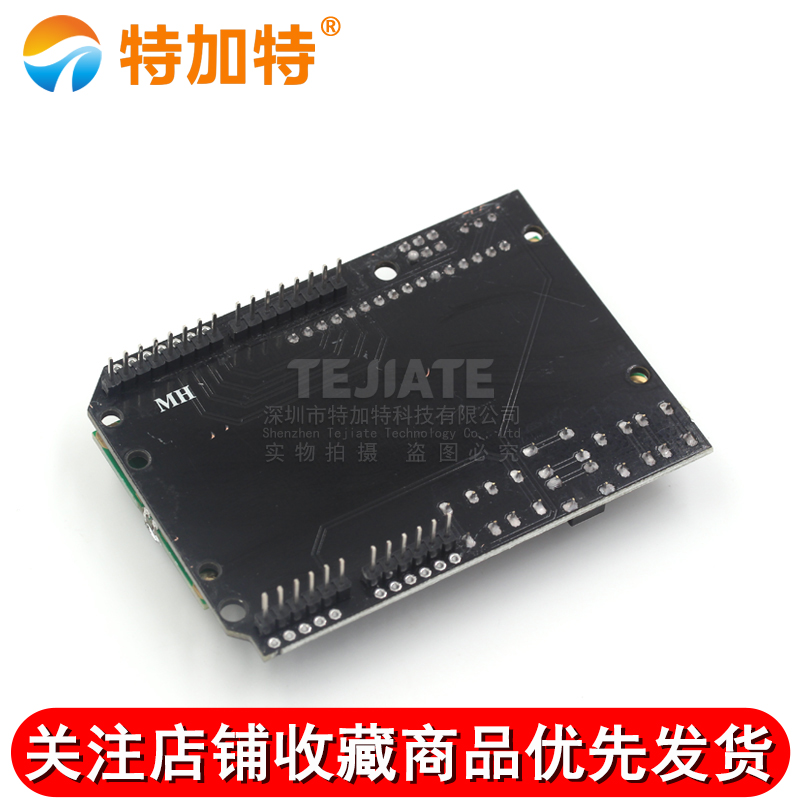

扩展板将 Arduino 的所有数字和模拟 IO 通过后排管脚扩出,兼容高速 I/O 模块连接,支持标准回流焊工艺,适应输出瞬时电流约 2 mA 下的稳定驱动.

此模块为纯硬件界面组件,不含通信\储存或蓝牙等功能,适于 DIY 菜单界面\人机交互\调试监控等应用.用户可通过 Arduino 官方 LiquidCrystal 库 搭配示例程序快速上手,实现文字显示与用户输入交互控制.
